齿条的齿距怎么算？

在直线传动中，齿轮齿条因为价格便宜，精度高。可以无限拼接。我们经常选用齿轮齿条。那么齿条的齿距该怎么计算?

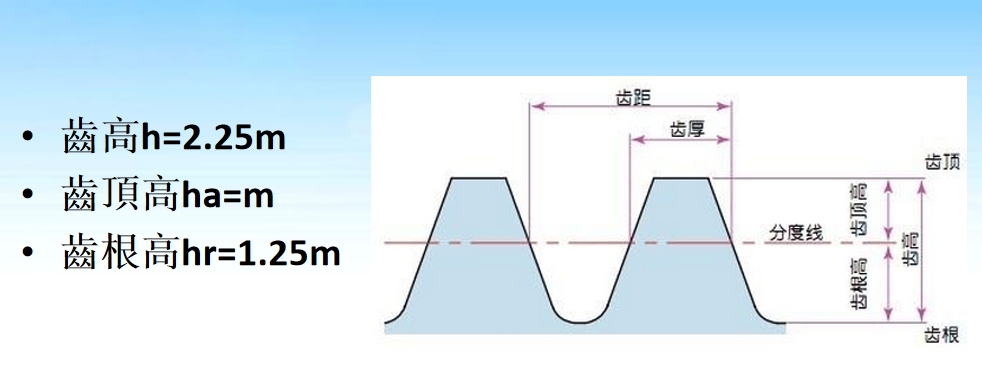

齿条分为直齿条和斜齿条。直齿条的齿距：

齿距p=模数m*圆周率π

模数m=齿距p/圆周率π

比如我们常见的2模的直齿齿条的齿距。模2直齿条齿距=2×3.1416≈6.2832。

斜齿条的齿距和直齿条的齿距是不一样的。斜齿条的齿距：

齿距p=模数m*（圆周率π*三角函数cosB）

模数m=齿距p/（圆周率π*三角函数cosB）

注：标准斜齿条角度19.5283度（19度31分42秒），三角函数cosB=0.9424764995。

常见的模2斜齿条的齿距=2×3.1416/0.942447≈6.667.
