赞纳塔零背隙齿圈采用滚轮多点啮合原理，从根源上消除反向传动间隙，工厂提供整体齿圈和分段齿圈两种形式，支持非标定制，国产高精密平替方案。意大利技术，中国精密制造，产品广泛应用在半导体设备、精密机床、液晶等高精密场景。
零背隙齿圈-赞纳塔高精密滚轮齿圈
什么是零背隙齿圈？
零背隙齿圈是一种采用滚轮滚动啮合原理的高精度回转传动元件。与传统齿轮齿圈不同， 零背隙齿圈的齿面与滚轮之间通过多点滚动接触实现动力传递，配合预紧机构从根本上消除了齿面间隙， 使正反转切换时无背隙、无冲击、无精度损失。
赞纳塔（ZANATTA）零背隙齿圈融合意大利精密传动设计理念与中国本土化制造优势， 为客户提供高性价比的国产零背隙齿圈解决方案。产品采用合金钢（42CrMo）制造， 经精密磨削和热处理后齿面硬度达HRC55-60，兼具高精度、高刚性、长寿命和低维护的特点。
武汉律品的零背隙齿圈滚轮均采用日本低温黒铬工艺（raydent）,raydent是一种先进的渗氮/碳氮共渗工艺。这种低温黒铬工艺会让零背隙齿圈齿面硬度更高，磨损寿命比传统硬化长2-3倍。摩擦系数更低，运行更平稳，噪音更低。具体非常优异的耐腐蚀性，适合潮湿，多尘或弱酸性环境。该工艺无尺寸变形，更能保证零背隙齿圈滚轮的精度。
相比进口品牌，赞纳塔零背隙齿圈在精度指标相当的前提下， 交期缩短50%以上，价格优势明显，售后响应更迅速，已在多个行业成功实现国产替代。
±30μm
定位精度
HRC55-60
齿面硬度
10000mm
拼接齿圈**直径
5-8年
使用寿命
两种齿圈形式，满足不同场景需求
根据回转台直径和精度选择合适的齿圈
直径范围 100mm-650mm
齿面硬度 HRC50-55
重复定位精度 ± 15μm
表面处理 低温黒铬
**转速 60rpm
直径范围 600mm-10000mm
分段数 按客户需求
重复定位精度 ±20μm
拼接方式 定制齿规拼接
定制件 按客户需求出图定制
零背隙齿圈应用领域
高精度回传需求的核心场景
半导体设备
晶圆传输回转台、光刻机分度台、探针台旋转台。低发尘、免润滑、超高精度。
液晶面板
面板传输翻转机构、检测台旋转台。洁净环境适用，低发尘设计。
计量检测
三坐标测量机回转台、光学检测设备分度台。超精密级确保测量基准精度。
工业机器人
机器人关节回转、协作机器人底座旋转。零背隙确保重复定位精度。
如何实现零背隙？
滚轮滚动啮合VS传统齿轮啮合--从原理消除间隙
对比项 传统齿圈齿轮 赞纳塔零背隙齿圈
啮合方式 齿面滑动接触 滚轮滚动接触 背隙 有（数弧分） 零背隙 定位精度 ±50-100μm ±30μm 摩擦类型 滑动摩擦 滚动摩擦 磨损速率 较快 极慢 噪音水平 65-75 dB 55-60 dB 发尘量 较高 极低（适合洁净室） 精度保持 1-3年衰减 5-8年不衰减
传统齿圈的背隙问题
传统齿轮齿圈依靠齿面滑动接触传递扭矩，齿面之间必须保留一定间隙以容纳润滑油脂和热膨胀。 这就导致正反转切换时存在齿背间隙（背隙），造成定位误差、冲击噪声和精度下降。 随着磨损加剧，背隙会逐渐增大，精度持续衰减。

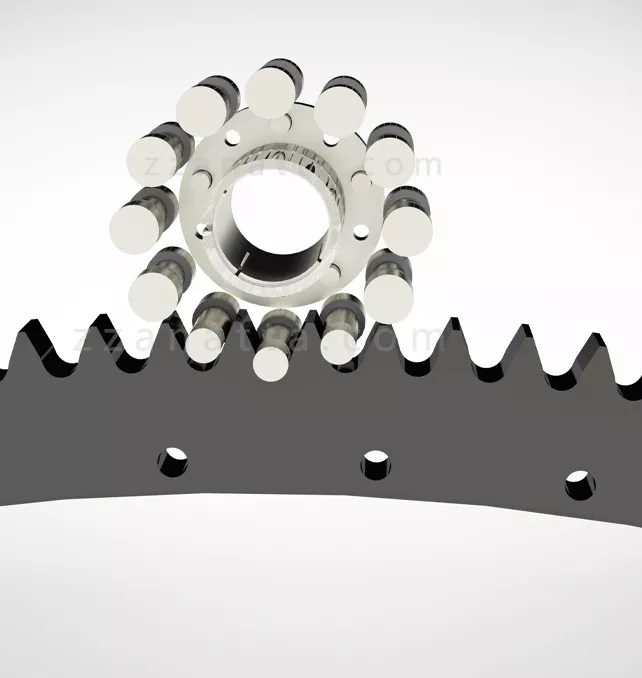

赞纳塔零背隙齿圈的原理
赞纳塔零背隙齿圈采用滚轮滚动啮合技术。高精度滚轮（而非齿轮齿） 与齿圈齿面通过多点滚动接触传递扭矩。滚轮组通过预紧机构始终保持与齿面的紧密贴合， 从物理上消除了齿面间隙。
多点同时啮合：
2-3个滚轮同时与齿面接触，受力均匀，刚性高
滚动摩擦替代滑动摩擦：
摩擦系数低，发热少，磨损极小
预紧消隙：
滚轮组施加恒定预紧力，正反转无间隙切换
免润滑设计：
滚动摩擦无需油润滑，适合洁净环境（半导体、医疗）
多点同时啮合：
2-3个滚轮同时与齿面接触，受力均匀，刚性高
滚动摩擦替代滑动摩擦：
摩擦系数低，发热少，磨损极小
预紧消隙：
滚轮组施加恒定预紧力，正反转无间隙切换
免润滑设计：
滚动摩擦无需油润滑，适合洁净环境（半导体、医疗）
